次世代のカーボンファイバーヒーター
Carbon Fiber Heater
水分の吸収波長に最も近い中赤外波長を放射。
早い立ち上がり時間、わずか3〜5秒で最高温度に到達
突入電流の発生は全くありません。形状が豊富で、店頭方向を選ばない。耐震性、耐衝撃性い強く、長寿命。温度調節が容易。クリーンな放射加熱、環境にも優しい熱源。目にやさしい柔らかな発光色。反射鏡との組み合わせで、指向性を高めた灯具設計が可能。
Feature 特 長
- 中赤外線
- 放射強度のピーク波長が2.5μｍ～ 3.0μｍ付近で、放射エネルギーの殆どが中赤外波長の為、水分を含む対象物の加熱に最適です。
- 速射/速暖
- スイッチON/OFFとほぼ同時にエネルギーの立ち上がり、立ち下げを行うことが可能です。複雑な加熱プログラムに対応する微妙な温度制御が可能です。
- 突入電流フリー
- 金属系発熱体とは異なり、冷温時の抵抗値増減が小さく、突入電流は全く発生致しません。特別な保護回路設計は不要です。
- 設計の自由度
- 発熱体に柔軟性のある素材を使用している為、直管型は勿論U字型、ラウンド型の生産が可能です。また、発熱体自体が軽量であり点灯方向を選ばず使用環境幅が拡がります。
- 耐振/耐衝撃/長寿命
- 発熱体が柔らかいフエルト状ですから、振動、衝撃を吸収します。また、フィラメント発光ではなく、カーボン繊維を発光させる事で低負荷時では長寿命化が可能です。
- 容易な制御
- 電圧を調整することで、放射するエネルギーの強度を自由にコントロールすることができます。
- RoHS対応
- 放射エネルギーを利用した加熱源ですから、クリーンな非接触加熱ができます。環境汚染物質など一切使用しておりませんので、環境にも優しい熱源です。
- 発光色
- 色温度が約1,100K（ケルビン）ですから、ハロゲンランプのような眩しさがなく、炭火色に発光します。
- 指向性
- 輻射熱を利用した加熱源ですから、反射鏡などによって、赤外線の集中・拡散が可能です。対象物の大きさや形状、性質に合わせた温度分布調整が容易に実現できます。
Specification 主な仕様
- フィラメント
- カーボン繊維
- フィラメント温度
- 約1100K（約827°C）
- 放射率
- 80%
- 赤外線波長領域
- 中赤外線（2.5～3.0µm)
- 立上がり時間
- 3～5秒
- 平均寿命
- 8000時間

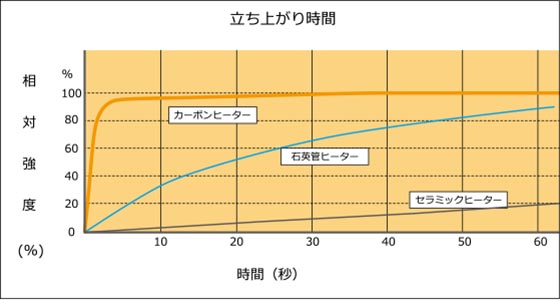

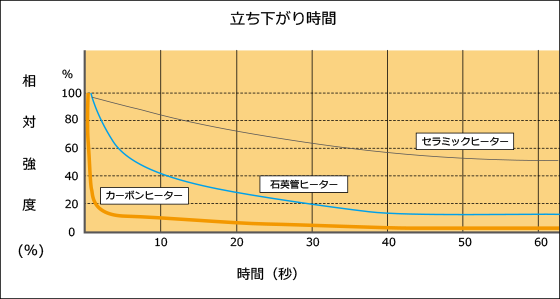

立ち上がり、立ち下がり特性
スイッチＯＮ／ＯＦＦとほぼ同時にエネルギーの立ち上がり、たち下げを行うことが可能です。 複雑な加熱プログラムに対応する微妙な温度制御が可能になります。

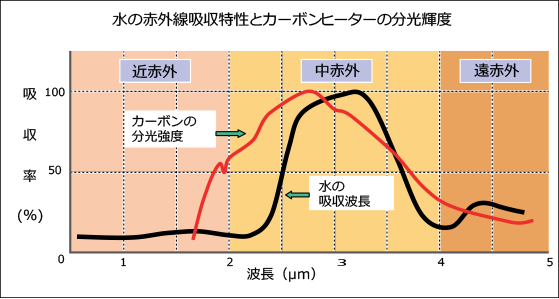

分光輝度
放射強度のピーク波長が2.5µｍ～3.0µｍ付近で、 放射エネルギーのほとんどが中赤外線の波長のため 水（水分を含む対象物）や透明体（ガラスや樹脂）の加熱に最適です。
Model ヒーター形状
ESP のカーボンファイバーヒーターは石英ガラスと柔軟性のあるカーボン発熱体を使用しているため、直管型はもちろん、U字形状、ラウンド形状などの加工が可能です。また、発熱体自体が軽量であり点灯方向も選びません。

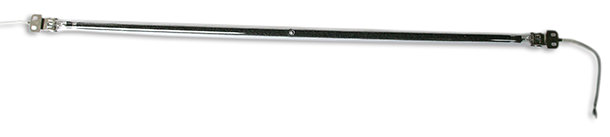

直管型タイプ

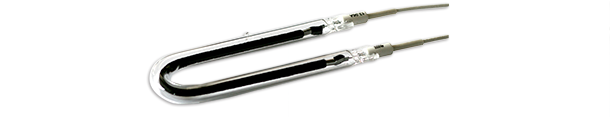

U字型タイプ

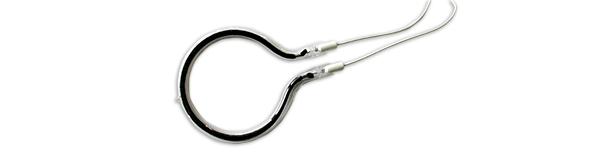

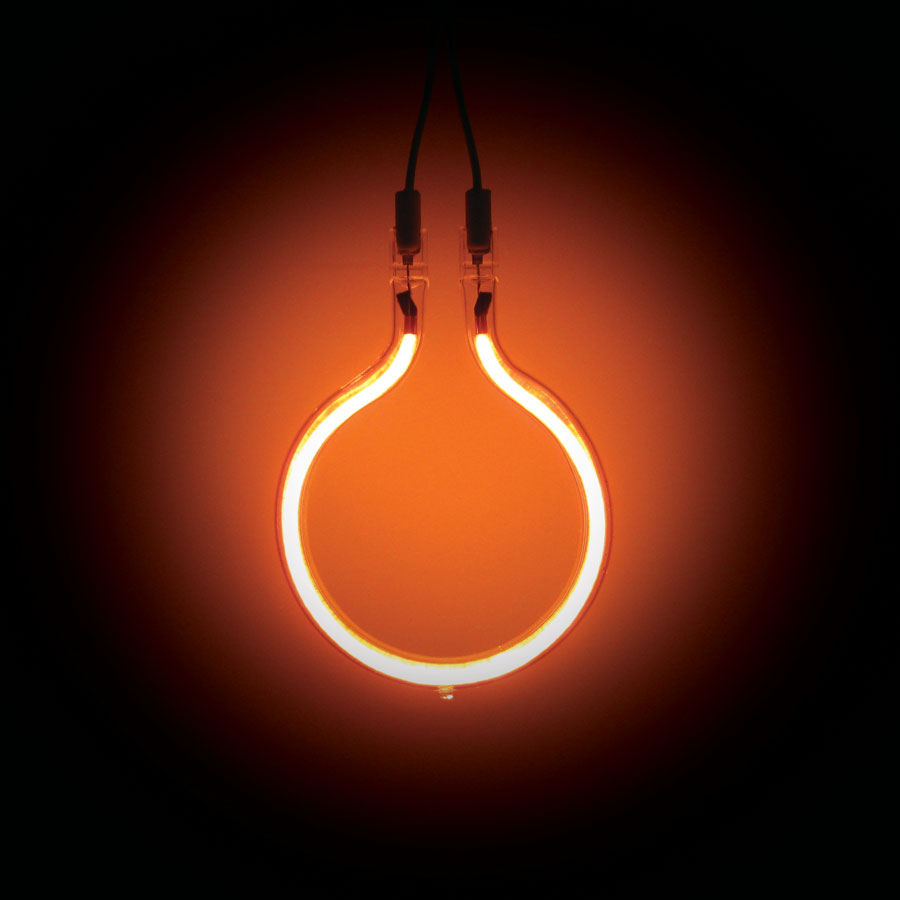

ラウンド型タイプ

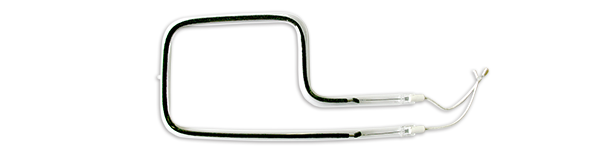

P字型タイプ

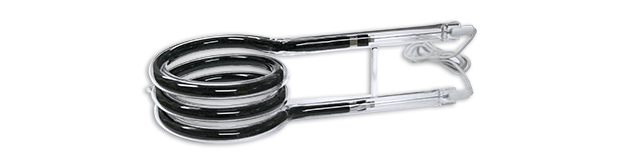

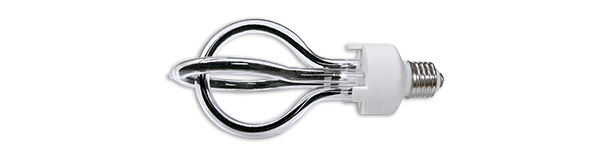

ヘリカル型タイプ
ヘリカル型タイプ

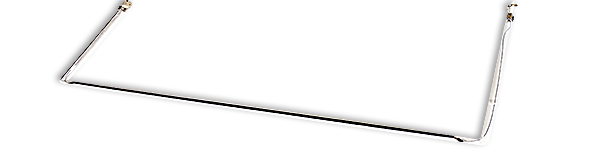

コの字型タイプ
その他
「コの字タイプ」や「スパイラルタイプ」など、特殊形状の製作もご相談下さい。
Model ヒーターベース（参考）
標準仕様（R７S 長)
R7S 接点タイプ
※大電流仕様には装着できません。
特殊ベース
※ガラス管径Φ12.75以上の場合使用します。
金属ベース
※ガラス管径Φ10.5仕様のみ対応可能。
Application 応用例
- 暖房機器関連
- 家庭用暖房機・浴室用暖房乾燥機・屋外用スポット暖房機
- 塗装乾燥関連
- 自動車塗装乾燥機・水性塗料乾燥機・建材塗装乾燥機
- 厨房機器関連
- ピザオーブン・食品保温庫・食品乾燥機・ロースター・フライヤー・焼き鳥器・トースター・フードウォーマー・オーブン
- 衛生機器関連
- 加熱殺菌器・エアータオル熱源
- 製紙業界関連
- 吸水紙乾燥加熱・型紙エンボス成型・プレ加熱
- 印刷機器関連
- インク定着用熱源・水性インク乾燥機・シート加工・プレヒート
- 半導体関連
- >アニーリング装置・基板乾燥装置
- 事務用機器
- 複写機トナー定着用熱源・パウチ用熱源
- 農業機器関連
- 穀物乾燥用熱源・のり乾燥用熱源・水産物乾燥用熱源・冷凍庫霜取り
- 樹脂成型関連
- 樹脂乾燥加熱・真空成形加熱・ペットボトル成形加熱・金型保温加熱・フィルムシュリンク用熱源
- 産業機器関連
- 各種加熱炉・乾燥炉・恒温槽・真空加熱炉・表面処理熱源・合板加熱炉・包装機器（ヒートシール、シュリンクトンネル）・ガラス加工プレ加熱・プレス成形加工加熱炉
- 暖房機器関連
- 家庭用暖房機・浴室用暖房乾燥機・屋外用スポット暖房機
- 塗装乾燥関連
- 自動車塗装乾燥機・水性塗料乾燥機・建材塗装乾燥機
- 厨房機器関連
- ピザオーブン・食品保温庫・食品乾燥機・ロースター・フライヤー・焼き鳥器・トースター・フードウォーマー・オーブン
- 衛生機器関連
- 加熱殺菌器・エアータオル熱源
- 製紙業界関連
- 吸水紙乾燥加熱・型紙エンボス成型・プレ加熱
- 印刷機器関連
- インク定着用熱源・水性インク乾燥機・シート加工・プレヒート
- 半導体関連
- >アニーリング装置・基板乾燥装置
- 事務用機器
- 複写機トナー定着用熱源・パウチ用熱源
- 農業機器関連
- 穀物乾燥用熱源・のり乾燥用熱源・水産物乾燥用熱源・冷凍庫霜取り
- 樹脂成型関連
- 樹脂乾燥加熱・真空成形加熱・ペットボトル成形加熱・金型保温加熱・フィルムシュリンク用熱源
- 産業機器関連
- 各種加熱炉・乾燥炉・恒温槽・真空加熱炉・表面処理熱源・合板加熱炉・包装機器（ヒートシール、シュリンクトンネル）・ガラス加工プレ加熱・プレス成形加工加熱炉

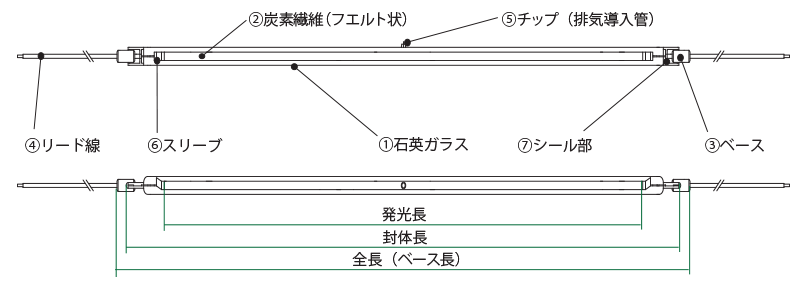

Specification カーボンファイバーヒーターの製品仕様（直管例）
- ワーク（加熱対象）
- 入力（電圧）
- 出力（電力）
- 全長
- 発光長
